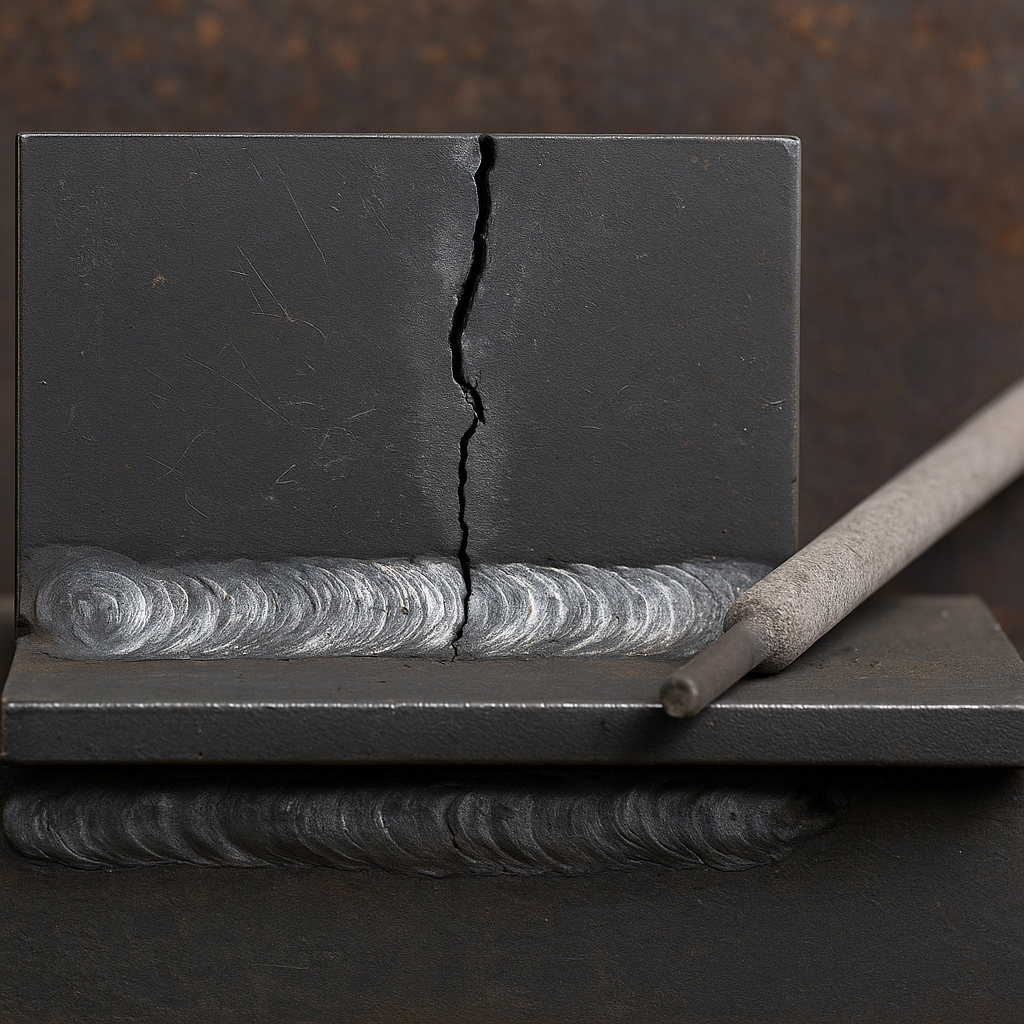

Hydrogen cracking, známý také jako vodíkové trhliny, je jev způsobený vstřebáváním vodíku do kovu, což vede ke snížení jeho tažnosti a houževnatosti. Tento problém je obzvlášť nebezpečný ve svařování a výrobní praxi, protože může vyústit ve zpožděné praskání svaru – často několik hodin až dní po jeho dokončení. Z hlediska bezpečnosti představuje vážné riziko selhání konstrukcí či zařízení (např. tlakových nádob, potrubí), což může vést k katastrofickým následkům a rozsáhlým ekonomickým ztrátám.
Příčiny vzniku
Vodíkové trhliny vznikají vždy kombinací tří základních faktorů – přítomnosti vodíku, napětí ve svaru a citlivosti materiálu. Pokud se k tomu přidají nepříznivé podmínky chladnutí nebo vnější vlivy, riziko vzniku defektů dramaticky roste.
Přítomnost vodíku v materiálu
Hlavním zdrojem problémů je vodík, který se do svaru dostává z vlhkosti v elektrodách či přídavných materiálech, z kontaminace povrchů olejem, tukem, barvou nebo rzí. Další množství vodíku se může uvolnit z technologických procesů, jako je moření, fosfátování, galvanizace či elektrolytické povrchové úpravy. Pokud není materiál před svařováním správně ošetřen, vzniká nadměrné riziko absorpce vodíku do svarového kovu.
Napětí ve svaru
Dalším faktorem jsou vysoká vnitřní napětí, která vznikají jako zbytková pnutí po svařování. Vznikají v důsledku rozdílů v teplotách jednotlivých částí svaru a základního materiálu. Pokud je konstrukce tuhá a nepoddajná, nemůže se napětí uvolnit a zůstává ve svaru, kde působí jako motor šíření trhlin.
Citlivost materiálu
Náchylnost k vodíkovému praskání se zvyšuje s pevností materiálu. Nízkouhlíkové oceli jsou relativně odolné, ale vysoce pevné oceli nebo materiály se strukturou martenzitu jsou velmi citlivé. Tvrdá a křehká struktura v tepelně ovlivněné oblasti (HAZ) je ideálním místem pro vznik trhlin. Čím vyšší je pevnost oceli, tím přísnější musí být preventivní opatření.
Spouštěcí podmínky
Mezi spouštěče, které riziko dále zvyšují, patří rychlé ochlazování, nízká okolní teplota (např. zimní prostředí), vysoká vlhkost nebo přítomnost mikroskopických vad, jako jsou póry, inkluze nebo ostré vruby. Tyto defekty se mohou stát zárodkem prasklin.
Diagnostika a detekce
Vodíkové trhliny patří mezi tzv. studené praskliny. Objevují se až po ochlazení svaru na pokojovou teplotu – často s několikahodinovým až dvoudenním zpožděním. Proto je nutné provádět inspekci nejen ihned po svařování, ale i s časovým odstupem.
Vizuální kontrola je základní metodou. Projevem mohou být vlasové praskliny, deformace nebo drobné nerovnosti svaru. Tyto indikace jsou často nenápadné a vyžadují zkušený zrak.
Nedestruktivní zkoušky (NDT) jsou nutné k odhalení skrytých vad.
-
Ultrazvuk (UT) a radiografie (RT) se používají pro zjištění vnitřních trhlin.
-
Magnetická prášková metoda (MT) a kapilární metoda (PT) jsou vhodné pro detekci povrchových prasklin.
-
U kritických svarů lze nasadit i pokročilé ultrazvukové techniky, které dokážou odhalit velmi jemné vady.
Varovné příznaky zahrnují tvrdou strukturu v HAZ, výraznou tepelnou nerovnoměrnost, drobné vlasové trhlinky nebo použití elektrod, které nebyly správně vysušeny. Všechny tyto signály by měly vést k podrobnější kontrole.
Preventivní opatření
Úspěšná prevence spočívá v systematickém řešení všech hlavních příčin.
-
Snížení vodíku: elektrody a dráty je nutné vysušovat a skladovat podle doporučení, používat nízkohydrogenové materiály a udržovat čistotu povrchů před svařováním.
-
Předhřev a dohřev: předhřívání zpomaluje ochlazování, umožňuje difuzi vodíku ze svaru a omezuje vznik tvrdých struktur. Dohřev po svařování pomáhá zejména u vysoce citlivých ocelí.
-
Návrh konstrukce: správné pořadí svarů, eliminace tuhých koutů a pružnější spoje snižují koncentraci napětí.
-
Výběr materiálů: tam, kde je to možné, je vhodné volit oceli s nižší citlivostí k vodíkovým trhlinám. U vysoce pevných ocelí je nezbytné zohlednit tepelné zpracování.
-
Kvalita procesů: dodržování svařovacích postupů (WPS), dokumentace teplot předehřevu a interpass a použití správných přídavných materiálů jsou nezbytným základem.
-
Další opatření: u náročných konstrukcí se využívá PWHT (tepelné zpracování po svařování), které snižuje zbytková napětí a stabilizuje mikrostrukturu.
Praktické zkušenosti z výroby
-
Příklad selhání
V praxi se často setkáváme s případy, kdy vznik vodíkových trhlin způsobil nedodržený předhřev, použití vlhkých elektrod nebo absence následného tepelného ošetření. Výsledkem mohou být praskliny, které se projeví až po určité době v provozu. -
Nejčastější chyby
-
použití vlhkých elektrod,
-
absence tepelného ošetření,
-
špatný návrh spoje s velkým vnitřním napětím,
-
nevhodný výběr materiálu.
-
-
Osvědčené metody snižující riziko
-
kombinace nízkohydrogenových materiálů, předhřevu, interpass teploty a PWHT;
-
školení svářečů na správné postupy vysoušení;
-
inspekce svarů v časovém intervalu 24–48 hodin po svařování, kdy se často projeví zpožděné praskání.
-
Hydrogen cracking je vážný problém, který může vést k bezpečnostním i ekonomickým dopadům. Hlavní příčiny zahrnují přítomnost vodíku, reziduální napětí, nevhodnou mikrostrukturu a podmínky ochlazování. Diagnostika vyžaduje kombinaci vizuálních prohlídek a vhodných NDT metod.
Doporučení pro praxi:
-
vysoušet a správně skladovat spotřební materiály;
-
aplikovat předhřev, udržovat interpass teplotu a provádět PWHT tam, kde je to nutné;
-
navrhovat spoje s minimem napětí;
-
vybírat materiály méně náchylné k vodíkovým trhlinám;
-
zavádět postupy kvality a školení pracovníků.
Význam vzdělávání:
Správné školení svářečů i technologů v rozpoznávání příčin, prevencí a správných metod výrazně snižuje riziko vzniku tohoto nebezpečného defektu.
