Délka oblouku patří mezi klíčové parametry, které zásadně ovlivňují stabilitu svařovacího procesu, tvar svarové housenky i výsledné mechanické vlastnosti spoje. Přestože se jedná o zdánlivě jednoduchý faktor, jeho nesprávné nastavení může vést k celé řadě vad – od nadměrného rozstřiku až po nedostatečný průvar. Správná kontrola délky oblouku je proto jedním ze základních předpokladů kvalitního svařování metodami MIG/MAG i TIG.
Krátký vs. dlouhý oblouk
Délka oblouku je v praxi určena vzdáleností mezi koncem elektrody (resp. drátu) a svařovaným materiálem. U metod jako MIG/MAG je nepřímo řízena především napětím oblouku, zatímco u TIG svařování ji svářeč reguluje ručně.
Krátký oblouk se vyznačuje menší vzdáleností mezi elektrodou a svarovou lázní. Výsledkem je nižší napětí, koncentrovanější oblouk a stabilnější přenos kovu (zejména ve zkratu u MIG/MAG). Tento režim je vhodný pro svařování tenkostěnných materiálů, kde je potřeba minimalizovat tepelný příkon.
Naopak dlouhý oblouk znamená větší vzdálenost, vyšší napětí a širší rozptyl energie. Oblouk je méně stabilní, má tendenci k rozkmitání a produkuje více rozstřiku. Tento stav často vzniká při nesprávném nastavení parametrů nebo špatné technice vedení hořáku.
Stabilita oblouku a rozstřik
Stabilita oblouku je zásadní pro plynulý přenos přídavného materiálu a rovnoměrný vzhled svaru. Při krátkém oblouku dochází k pravidelnému a kontrolovanému přenosu kapek, což minimalizuje vznik rozstřiku a zajišťuje hladký svar.
Naopak dlouhý oblouk zvyšuje kolísání oblouku a vede k nepravidelnému odtrhávání kapek kovu. To se projevuje:
- zvýšeným rozstřikem,
- horší ochranou svarové lázně plynem,
- větším množstvím oxidace.
Zejména u MIG/MAG svařování v aktivních plynech (např. CO₂ nebo směsi Ar/CO₂) je délka oblouku přímo spojena s kvalitou přenosu kovu. V režimech jako sprchový přenos nebo pulzní MIG/MAG je správná délka oblouku nezbytná pro stabilní proces.
Vliv na penetraci (průvar)
Délka oblouku má přímý vliv na hloubku průvaru. Krátký oblouk koncentruje energii do menší oblasti, což vede k hlubší a užší penetraci. To je žádoucí zejména u konstrukčních svarů, kde je klíčová pevnost spoje.
Naopak dlouhý oblouk rozptyluje teplo na větší plochu. Výsledkem je:
- mělčí průvar,
- širší svarová housenka,
- vyšší riziko nedostatečného provaření kořene.
Příliš dlouhý oblouk tak může způsobit kritické vady svaru, které nejsou vždy viditelné na první pohled, ale zásadně ovlivňují pevnost spoje.
Praktické nastavení u MIG/MAG a TIG
MIG/MAG svařování
U metody MIG/MAG je délka oblouku úzce spojena s nastavením napětí:
- nižší napětí → kratší oblouk → stabilnější svar, menší rozstřik,
- vyšší napětí → delší oblouk → širší housenka, více rozstřiku.
Optimální nastavení závisí na průměru drátu, typu ochranného plynu a svařovaném materiálu. Moderní invertorové svářečky často umožňují synergické řízení, které automaticky ladí napětí a posuv drátu. I v tomto případě je však nutná korekce podle reálných podmínek.
Důležitou roli hraje také výlet drátu (stick-out). Příliš velký výlet prodlužuje oblouk a snižuje jeho stabilitu.
TIG svařování
U TIG metody svářeč reguluje délku oblouku přímo vzdáleností wolframové elektrody od materiálu. Doporučuje se:
- udržovat co nejkratší stabilní oblouk,
- typicky v rozmezí průměru elektrody (např. 1–3 mm).
Krátký oblouk zajišťuje:
- přesnou kontrolu svarové lázně,
- minimální oxidaci,
- kvalitní vzhled svaru.
Dlouhý oblouk u TIG vede k rozšíření oblouku, horší ochraně plynem a riziku kontaminace svaru.
Délka oblouku je jedním z nejdůležitějších parametrů ovlivňujících kvalitu svaru. Krátký oblouk přináší vyšší stabilitu, menší rozstřik a lepší penetraci, zatímco dlouhý oblouk vede ke zhoršení kvality, vyšší oxidaci a riziku vad. Správné nastavení vyžaduje kombinaci technických znalostí, správně zvolených parametrů a praktických zkušeností svářeče.

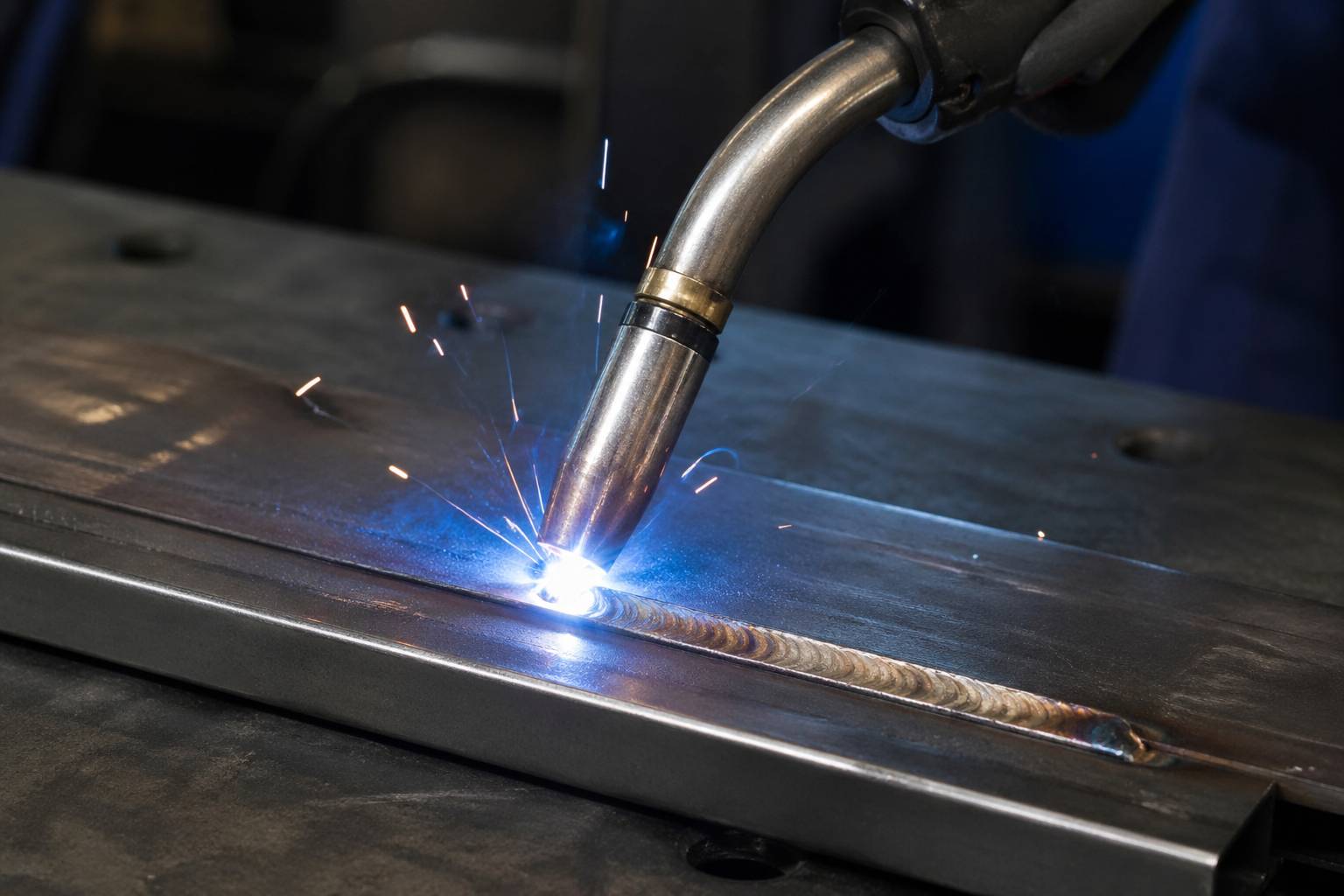

Ilustrační obrázek byl generován pomocí nástroje ChatGPT (OpenAI). Obrázek slouží pouze k vizuální ilustraci a nemusí zobrazovat skutečné produkt
