Svářečský stůl je srdcem každé dobře vybavené kovodílny. Umožňuje přesné ustavení, upnutí a svaření dílů tak, aby výsledný výrobek splňoval požadovanou geometrii a tolerance. Kvalitní přípravky, magnety a dorazy dokážou zásadně zvýšit přesnost práce, snížit množství chyb a zefektivnit přípravu dílců. V tomto článku se podíváme, jak si vybavit svářečský stůl tak, aby byl maximálně funkční, přesný a bezpečný.
1. Základy kvalitního svářečského stolu
Než začneme s přípravky, je dobré mít pevný základ.
Svářečský stůl by měl být:
-
rovný a tuhý – rovinnost povrchu je zásadní pro přesné sestavení dílů.
-
z oceli nebo litiny – tyto materiály jsou pevné, dobře vodivé a odolné proti teplu.
-
s děrovanou deskou – systém otvorů (např. 16 mm nebo 28 mm) umožňuje snadné uchycení svorek, dorazů a kolíků.
-
s dostatečnou hmotností – čím je stůl těžší, tím lépe odolává deformacím a vibracím.
Díky tomu je možné přesně opakovat pracovní nastavení a využít modulární přípravky.
2. Přípravky pro přesné ustavení dílů
Přípravky jsou zařízení, která fixují svařence do přesné polohy a zabraňují jejich pohybu během svařování. Existují různé typy podle účelu:
Kolíky a zarážky
Kolíky se vkládají do otvorů v desce stolu a slouží jako opěrné nebo polohovací body. Umožňují snadno vymezit vzdálenosti a držet díly v přesně stanoveném místě. Často se používají i zarážky s nastavitelnou výškou, které pomáhají ustavit profilové materiály nebo plechy.
Svěrky a přítlačné prvky
Mechanické svěrky jsou nepostradatelné. Slouží k pevnému uchycení dílů během svařování, aby se vlivem tepla neposunuly. Využívají se šroubovací, pákové, klínové nebo rychloupínací varianty. U systémových stolů bývají svěrky kompatibilní s otvory, takže je lze snadno přesouvat.

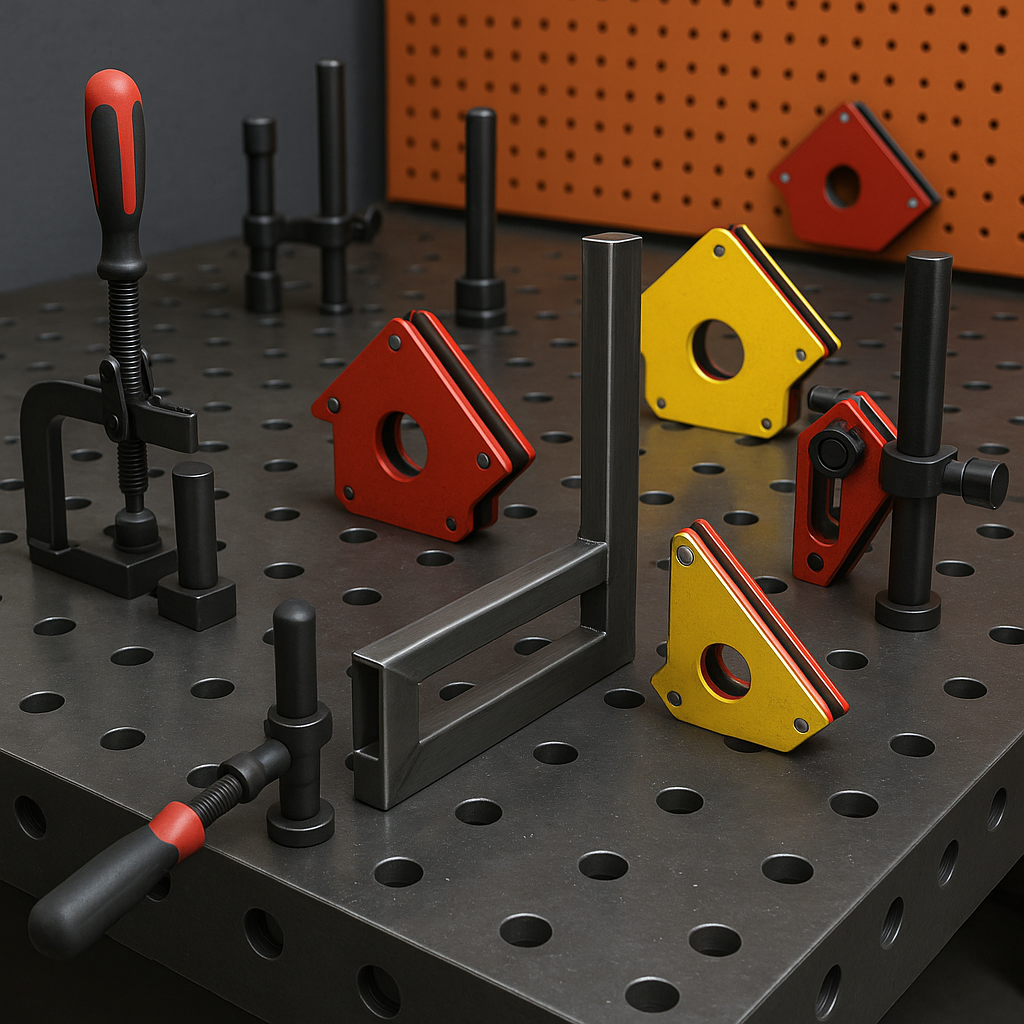

Úhelníky a rohové přípravky
Úhelníky se používají pro přesné sestavení dílů pod úhlem 90° nebo jiným definovaným sklonem. Mívají děrované nebo magnetické provedení. Pevné úhelníky jsou vhodné pro sériovou výrobu, nastavitelné pro kusovou práci.
Dorazy
Dorazy slouží k opakovatelnému ustavení dílů. Při výrobě většího množství stejných svařenců umožní, aby každý kus byl umístěn přesně stejně. Umisťují se nejčastěji k okrajům stolu nebo do otvorů v jeho povrchu.
3. Magnety a jejich použití při svařování
Magnety jsou velmi oblíbené při přípravě svařenců, protože umožňují rychlé přichycení dílů bez nutnosti mechanického upnutí. Existuje několik typů:
Pevné magnetické úhelníky
Mají pevně daný úhel (např. 45°, 90°) a slouží k ustavení dílů v přesném sklonu. Jsou ideální pro běžné rohové svary.
Nastavitelné magnety
Lze je nastavit do libovolného úhlu, což se hodí při výrobě rámů, trubkových konstrukcí nebo atypických tvarů.
Vypínatelné magnety
Tyto moderní magnety mají mechanické ovládání, kterým lze magnetické pole zapnout či vypnout. Umožňují snadné čištění a přesné polohování, protože při vypnutí nepřitahují kovové piliny.
Omezení magnetů
-
Magnety nefungují na nemagnetické kovy – například hliník nebo měď.
-
Při vyšších teplotách mohou ztrácet přitažlivost, proto je nevhodné používat je v bezprostřední blízkosti svaru.
-
Kovové nečistoty a špony snižují účinnost, proto je nutné magnety pravidelně čistit.
-
Magnety by měly sloužit hlavně k předběžnému ustavení, konečné fixace je lepší provádět svěrkami.
4. Správné rozmístění přípravků a doplňků
Rozmístění přípravků na stole má zásadní vliv na efektivitu práce a přesnost výsledku.
-
Hlavní pracovní zóna
– střed stolu ponech volný pro manipulaci s materiálem. -
Dorazová hrana
– k jedné hraně umísti pevné dorazy, které slouží pro opakované zakládání dílů. -
Svěrky
– rozmísti je tak, aby přítlak působil proti pevné hraně, a aby nedocházelo k deformaci dílů. -
Magnety a úhelníky
– používej pro rychlé ustavení, ale po zafixování je odstraň, aby nebránily přístupu hořáku. -
Kolíky a přípravky
– rozvrhni do symetrické sítě otvorů tak, aby bylo možné snadno opakovat stejné sestavení.
U složitějších konstrukcí se doporučuje pracovat v několika úrovních – spodní vrstvu tvoří dorazy, nad nimi se přidávají svěrky a fixační úhelníky. Takto sestavený systém umožňuje přesné i opakovatelné svařování.
5. Výběr podle typu materiálu
-
Ocelové díly – lze upínat magnety i svěrkami, kombinace je nejefektivnější.
-
Nerezová ocel – magnety obvykle fungují, ale mohou zanechat stopy; vhodné je mechanické upínání.
-
Hliník, měď, mosaz – magnety nefungují, nutné je čistě mechanické uchycení pomocí svorek a dorazů.
-
Tenké plechy – používej větší opěrné plochy, aby nedocházelo k deformacím tlakem svěrky.
6. Ergonomie a organizace pracovního stanoviště
Dobře vybavený svářečský stůl není jen o přípravcích, ale i o pohodlné a bezpečné práci:
-
Udržuj pořádek – čistý povrch stolu zajišťuje přesnost a zabraňuje kontaminaci svaru.
-
Magnety a přípravky skladuj v dosahu – ideálně na bočních lištách nebo policích.
-
Uzemnění – stůl by měl být připojen ke svářečce jako zemnící bod pro stabilní elektrický kontakt.
-
Osvětlení a přístup – stůl by měl být dobře osvětlen a volně přístupný ze tří stran.
-
Bezpečnost – všechny kabely a přívody by měly být vedeny mimo oblast pohybu hořáku nebo obrobků.
7. Praktický příklad sestavení
Při výrobě ocelového rámu lze postupovat následovně:
-
Do otvorů stolu zasuň dorazy podle rozměrů rámu.
-
Na rohy umísti magnetické úhelníky pro předběžné ustavení.
-
Pomocí svěrky přitlač profily k dorazům a zkontroluj úhly.
-
Proveď bodové svarování (tzv. tacky), aby rám držel tvar.
-
Magnety odstraň a dokonči svary.
-
Po dokončení konstrukce očisti přípravky i povrch stolu od okují a pilin.
Tento jednoduchý postup je základ pro jakoukoli opakovanou práci, při které je nutné zachovat přesnost a stabilitu.
8. Údržba a péče o přípravky
Stejně jako svářečka potřebuje servis, i svářečský stůl a jeho doplňky vyžadují pravidelnou údržbu:
-
Po každé práci odstraň z povrchu rozstřik a okuje.
-
Magnety a svěrky čistěte suchým hadrem nebo stlačeným vzduchem.
-
Pohyblivé části svorek občas namaž lehkým olejem.
-
Kontroluj, zda otvory v desce nejsou zanesené kovovými zbytky.
-
Jednou za čas zkontroluj rovinnost stolu – zejména po těžkém svařování nebo manipulaci s velkými kusy.
Svářečský stůl není jen obyčejná pracovní plocha, ale přesný systém, který určuje kvalitu výsledné práce. Správné rozmístění přípravků, použití vhodných magnetů a dorazů, čisté prostředí a ergonomie stanoviště vedou k přesnějším, bezpečnějším a rychlejším výsledkům. Díky promyšlenému vybavení může i malá dílna dosahovat profesionální úrovně svařování.
