Jak vybrat a správně používat svařovací kabely a konektory

Svařovací kabely a jejich konektory patří mezi základní příslušenství každé svařovací sestavy. Správný výběr a řádná údržba mohou znamenat rozdíl mezi spolehlivým provozem a častými poruchami nebo nebezpečnými situacemi.

Typy svařovacích kabelů – rozdíly a vlastnosti

1. Materiál izolace a konstrukce
Na trhu se setkáte se dvěma základními variantami:

• PVC kabely (často označované jako „Simplex“) – tužší, méně odolné vůči ohybu a vyšším teplotám, levnější varianta.

• Gumové kabely (označení H01N2-D, často nazývané Eproflex) – vysoce ohebné, s větším počtem jemných měděných vláken, odolné vůči otěru a teplu, s delší životností.

2. Počet vláken vodiče
Svařovací kabely mají mnoho jemných měděných vláken, díky čemuž jsou pružné a odolné proti lámání. Čím jemnější vlákna, tím je kabel flexibilnější a trvanlivější.

3. Parametry délky a ztrát napětí
U delších kabelů roste odpor a tím i úbytek napětí. Normy uvádějí, že úbytek by neměl přesáhnout 2 V. Proto je nutné pro delší délky volit větší průřez vodiče.

Jak zvolit správný průřez kabelu

Správný průřez kabelu závisí na:

1. Maximálním svařovacím proudu – čím vyšší proud, tím silnější kabel.

2. Délce kabelu – čím delší, tím větší průřez je potřeba.

3. Celkové délce obou kabelů (elektrodový + zemnicí) – obě délky se sčítají.

4. Provozních podmínkách – kabely vystavené vyšší zátěži je lepší dimenzovat s rezervou.

Orientační hodnoty:

• 16 mm² – proud kolem 110 A, délka do 15 m

• 25 mm² – proud kolem 145 A, délka do 17 m

• 35 mm² – proud kolem 178 A, délka do 20 m

• 50 mm² – proud přes 270 A, vhodné pro delší trasy

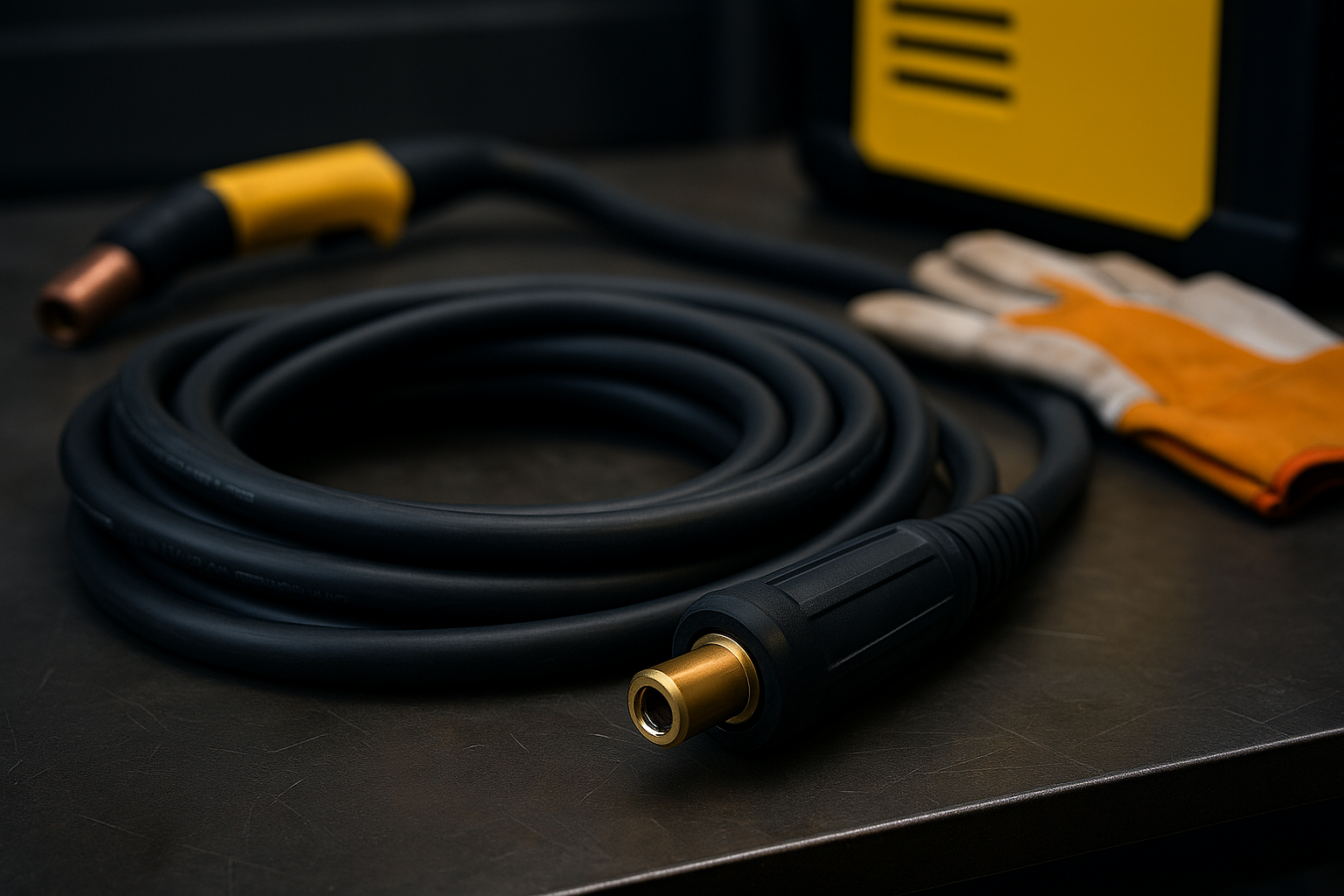

Konektory a příslušenství

Druhy konektorů

• Panelové konektory – montované přímo do svářečky.

• Bajonetové / zásuvné konektory – rychlé a bezpečné připojení.

• Kabelová oka – pevné koncovky pro šroubové spoje.

Materiály a požadavky
Konektory by měly být z vodivých materiálů (měď, mosaz), s dostatečnou izolací proti teplu a vlhkosti. Je nutné, aby jejich jmenovitý proud odpovídal použitému kabelu.

Další příslušenství

• Smršťovací bužírky pro izolaci spojů.

• Stahovací pásky a úchyty pro bezpečné vedení kabelů.

• Lisovací nástroje pro správné upevnění koncovek.

Jak bezpečně připojovat konektory

1. Kabel odizolujte na potřebnou délku bez poškození vláken.

2. Vodič zasuňte do koncovky a pevně ji zalisujte vhodnými kleštěmi.

3. Spoj zaizolujte smršťovací bužírkou.

4. Při montáži do panelu nebo bajonetu zajistěte, aby spoj byl pevný a bez vůle.

5. Dodržujte správnou polaritu (zejména u DC svařování).

6. Ověřte funkci spoje testem – kabel ani konektor se nesmí při běžném proudu přehřívat.

Údržba svařovacích kabelů

• Pravidelně kontrolujte izolaci – praskliny a otěry znamenají riziko zkratu.

• Čistěte kabely i konektory – odstraňujte nečistoty a případnou oxidaci.

• Správně ukládejte – kabely smotávejte s dostatečným poloměrem, bez ostrých ohybů.

• Nepřetěžujte – používejte kabely s dostatečným průřezem, chraňte je před mechanickým poškozením a vysokou teplotou.

• Včasná výměna – poškozené části okamžitě nahraďte, abyste předešli selhání.

Bezpečnostní doporučení

• Nikdy nepoužívejte kabely s poškozenou izolací.

• Chraňte kabely před ostrými hranami a žhavým kovem.

• Při práci ve vlhku dbejte na suché a čisté konektory.

• Kabely nenamáhejte v tahu ani je nepoužívejte jako závěsné lano.

• Vždy kontrolujte, zda jsou konektory správně zasunuty a zajištěny.

Správný výběr a používání svařovacích kabelů a konektorů je klíčové pro bezpečnost i kvalitu svařování. Doporučuje se používat pružné gumové kabely, dimenzovat průřez podle proudu a délky, volit kvalitní konektory a příslušenství a pravidelně provádět kontrolu a údržbu. Jen tak dosáhnete spolehlivého provozu, delší životnosti kabelů a bezpečné práce.
