Svařování hliníku metodou MIG vs. TIG: Detailní srovnání v praxi

Svařování hliníku patří z technologického hlediska mezi náročnější aplikace obloukového svařování. Vysoká tepelná vodivost, nízká teplota tavení a tvorba pevného oxidu hlinitého (Al₂O₃) zásadně ovlivňují stabilitu oblouku i výslednou kvalitu svaru. V praxi se nejčastěji používají metody MIG (Metal Inert Gas) a TIG (Tungsten Inert Gas), přičemž každá z nich má své specifické výhody i omezení.

Následující srovnání vychází z průmyslové praxe i z obecně uznávaných technologických zásad používaných při svařování hliníkových slitin.

Rychlost vs. estetika svaru

MIG – produktivita a efektivita

Metoda MIG (proces 131 podle EN ISO 4063) využívá tavící se drátovou elektrodu v ochranné atmosféře inertního plynu, nejčastěji argonu nebo směsi Ar/He. U hliníku se velmi často používá pulzní režim MIG, který umožňuje řízený přenos kapek v režimu „one droplet per pulse“, čímž se minimalizuje rozstřik a stabilizuje oblouk.

Hlavní výhody MIG při svařování hliníku:

• vysoká rychlost svařování,

• vyšší depoziční výkon,

• vhodnost pro střední a větší tloušťky materiálu,

• dobrá opakovatelnost v sériové výrobě.

MIG je typicky využíván v automobilovém průmyslu, při výrobě konstrukcí, rámů, nádrží nebo při opravách silnostěnných dílů. Z hlediska produktivity je MIG výrazně efektivnější než TIG.

TIG – kontrola a vzhled svaru

Metoda TIG (proces 141) používá netavící se wolframovou elektrodu a přídavný materiál se podává odděleně. Pro hliník se používá střídavý proud (AC), který zajišťuje tzv. čisticí efekt – rozrušování vrstvy oxidu hlinitého během kladné půlvlny.

TIG je charakteristický:

• maximální kontrolou svarové lázně,

• velmi kvalitním vzhledem housenky,

• minimálním rozstřikem,

• vhodností pro tenké plechy a přesné aplikace.

Z pohledu estetiky a preciznosti svaru je TIG obvykle nadřazený. Používá se například v potravinářském průmyslu, při výrobě tlakových nádob, rámů jízdních kol nebo designových konstrukcí.

Nároky na vybavení

MIG zařízení

Pro kvalitní svařování hliníku metodou MIG je nutné:

• stabilní invertorový zdroj (ideálně s pulzním režimem),

• přesný podavač drátu,

• teflonové nebo grafitové vedení drátu,

• vhodné kladky s U-profilem,

• čistý argon (min. 99,99 %).

Hliníkový drát je měkký a náchylný k deformaci, což klade vysoké nároky na podávací mechanismus. Nedostatečná kvalita podavače vede k nepravidelnému posuvu, nestabilnímu oblouku a pórovitosti svaru.

TIG zařízení

TIG vyžaduje:

• zdroj s AC režimem a možností nastavení vyvážení (AC balance),

• vysokofrekvenční zapalování (HF),

• kvalitní wolframové elektrody (např. lanthanované),

• precizní regulaci průtoku plynu.

Pořizovací náklady mohou být vyšší, zejména u moderních digitálních AC/DC zdrojů, nicméně mechanická část vybavení je jednodušší než u MIG (odpadá složitý podavač).

Spool Gun vs. klasický podavač

Jedním z klíčových témat při MIG svařování hliníku je způsob podávání drátu.

Klasický podavač

Při použití běžného podavače s dlouhým hořákem může docházet k:

• zadrhávání drátu,

• „ptačím hnízdům“ (zamotání drátu u podavače),

• kolísání posuvu.

Tento problém je výraznější u menších průměrů drátu (např. 1,0 mm).

Spool Gun

Spool Gun má malou cívku drátu přímo v rukojeti hořáku. Tím se výrazně zkracuje dráha podávání a minimalizuje riziko deformace drátu.

Výhody Spool Gun:

• stabilnější podávání,

• menší riziko poruch,

• vhodné pro montáže a opravy.

Nevýhodou je vyšší hmotnost hořáku a omezená kapacita cívky. V průmyslové sériové výrobě se často používají push-pull systémy, které kombinují podavač ve zdroji a motor v hořáku.

Typické chyby u obou metod

Chyby u MIG

1. Nedostatečná příprava povrchu – oxid a nečistoty způsobují pórovitost.

2. Špatné nastavení průtoku plynu – turbulence vede k nasávání vzduchu.

3. Nevhodná geometrie kladek – deformace drátu.

4. Příliš dlouhý výlet drátu (stick-out).

5. Použití krátkého oblouku místo pulzního režimu u vyšších tlouštěk.

Chyby u TIG

1. Nesprávné nastavení AC balance – nedostatečný čisticí efekt.

2. Kontaminace wolframové elektrody.

3. Příliš vysoký tepelný příkon – propal tenkých plechů.

4. Nedostatečné krytí ochranným plynem.

5. Absence předehřevu u silnostěnných dílů.

U obou metod je kritická důsledná příprava svarových ploch – mechanické očištění nerezovým kartáčem a odmaštění jsou nezbytným standardem.

Shrnutí: Kdy zvolit MIG a kdy TIG?

Obecně platí, že pokud je prioritou produktivita a ekonomika výroby, je vhodnější MIG (ideálně v pulzním režimu). Pokud je klíčová přesnost, vizuální kvalita a práce s tenkými plechy, je vhodnější TIG.

V moderní výrobě se obě metody často doplňují. V některých aplikacích je navíc nahrazuje laserové svařování, které přináší minimální tepelný příkon a vysokou rychlost, avšak za cenu výrazně vyšších investičních nákladů.

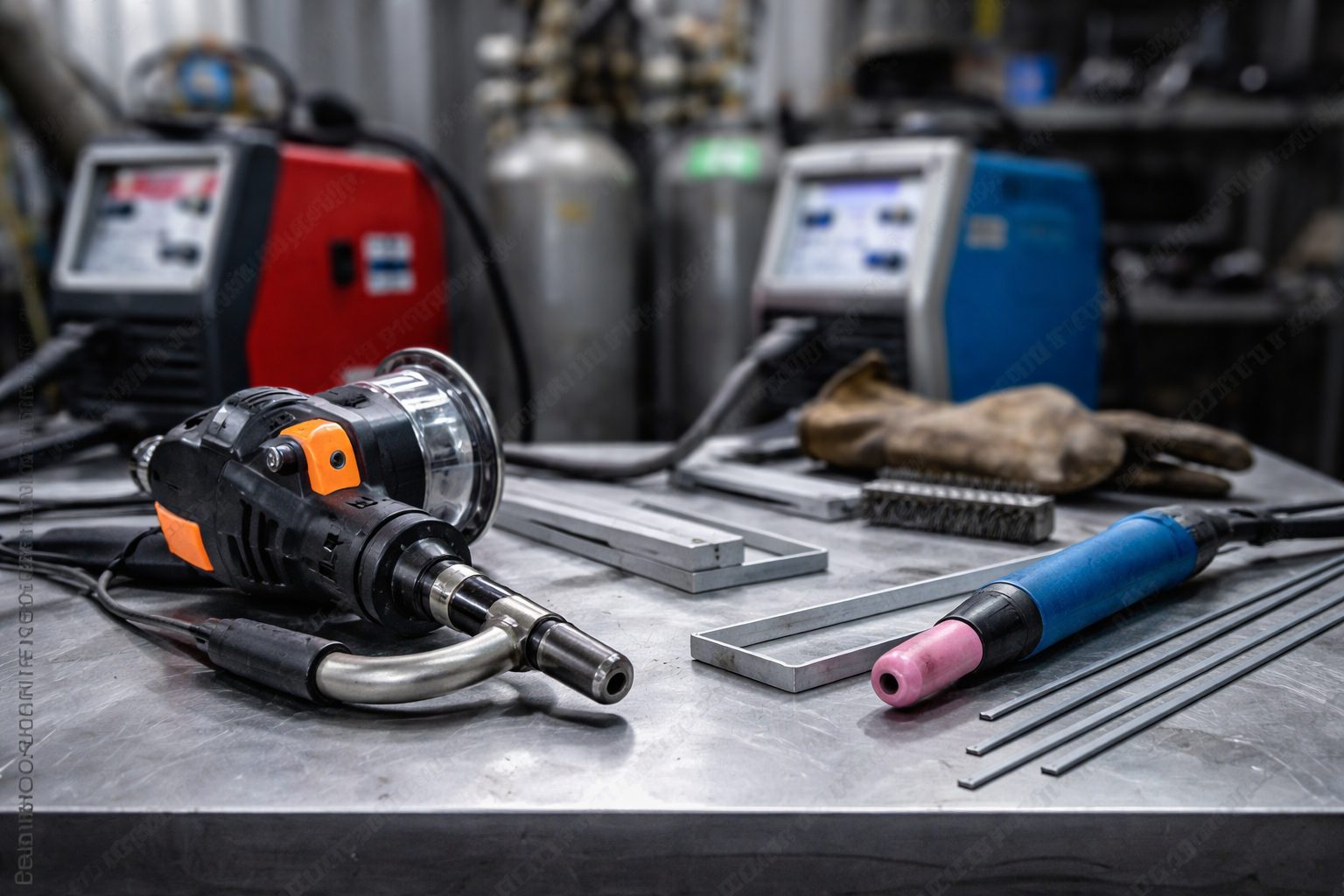

 Ilustrační obrázek byl generován pomocí nástroje ChatGPT (OpenAI). Obrázek slouží pouze k vizuální ilustraci a nemusí zobrazovat skutečné produkt
