Certifikát podle ČSN EN ISO 9606-1 je vstupenka na zakázky, kde se svařuje podle norem — ocelové konstrukce podle EN 1090, tlaková zařízení, subdodávky pro větší strojírny. Zkouška samotná není věda, pokud člověk svařuje denně. Kde se ztrácí peníze i nervy, je administrativa kolem: potvrzování po 6 měsících, hlídání termínů prodloužení a správný rozsah oprávnění. Tady je přehled, jak to celé funguje.
Co zkouška pokrývá a co znamená označení
ČSN EN ISO 9606-1 kvalifikuje svářeče pro tavné svařování ocelí. Nekvalifikuje postup (to řeší WPQR podle EN ISO 15614-1) ani obsluhu mechanizovaných zařízení (EN ISO 14732) — zkouší se ruka konkrétního člověka na konkrétní metodě, materiálu, tloušťce a poloze. Výsledkem je certifikát s označením, které přesně vymezuje, co smíte svařovat. Příklad rozboru typického označení:
| Část označení | Příklad | Význam |
|---|---|---|
| Metoda | 135 | MAG plným drátem (111 = obalená elektroda, 141 = TIG) |
| Výrobek | P | Plech (T = trubka) |
| Typ svaru | FW | Koutový svar (BW = tupý svar) |
| Přídavný materiál | FM1 | Nelegovaný drát/elektroda (skupina FM1–FM6) |
| Tloušťka | s10 / t10 | Tloušťka návaru resp. zkušebního kusu v mm — určuje kvalifikovaný rozsah |
| Poloha | PB | Vodorovná šikmo shora (PA, PF, PC, PE, H-L045…) |
| Detail svaru | ml | Vícevrstvé svařování (ss nb = jednostranně bez podložky apod.) |
Platí přitom logika „vyšší kvalifikuje nižší" jen v mezích, které norma vyjmenovává: kdo svaří tupý svar jednostranně bez podložky, má pokrytý i svar s podložkou; poloha PF kvalifikuje i PA a PB. Naopak koutová zkouška tupé svary nepokrývá — a u EN 1090 auditoři na rozsahy oprávnění slyší jako první.
Jak zkouška probíhá
Zkouška se skládá pod dohledem zkušebního orgánu (v ČR certifikační orgány pro personál, typicky ve svářečské škole). Svařuje se podle připravené WPS a průběh vypadá zhruba takto:
- Zkušební kus: u plechů má svar délku minimálně 200 mm; u trubek malých průměrů se svařuje více kusů. V kořenové i krycí vrstvě musí být nejméně jedno přerušení a napojení — zkouší se tedy i to, jak umíte navázat housenku.
- Vizuální kontrola 100 %: hodnotí se podle EN ISO 5817, stupeň jakosti B (pro několik vad, např. převýšení a zápaly, stačí stupeň C).
- Další zkoušení: tupé svary prozáření (RTG), ultrazvuk nebo zkouška lomem/ohybem; koutové svary zkouška lomem nebo makrovýbrus.
- Teorie: odborné znalosti se v ČR běžně ověřují písemným testem — na certifikátu je pak vyznačeno „prošel".
Orientačně počítejte u koutové zkoušky 135 na plechu s parametry kolem 100–130 A pro drát 0,8 mm, resp. 70–110 A u bazické elektrody ø 2,5 mm při zkoušce 111 — konkrétní hodnoty ale vždy určuje WPS, podle které zkoušku svařujete.

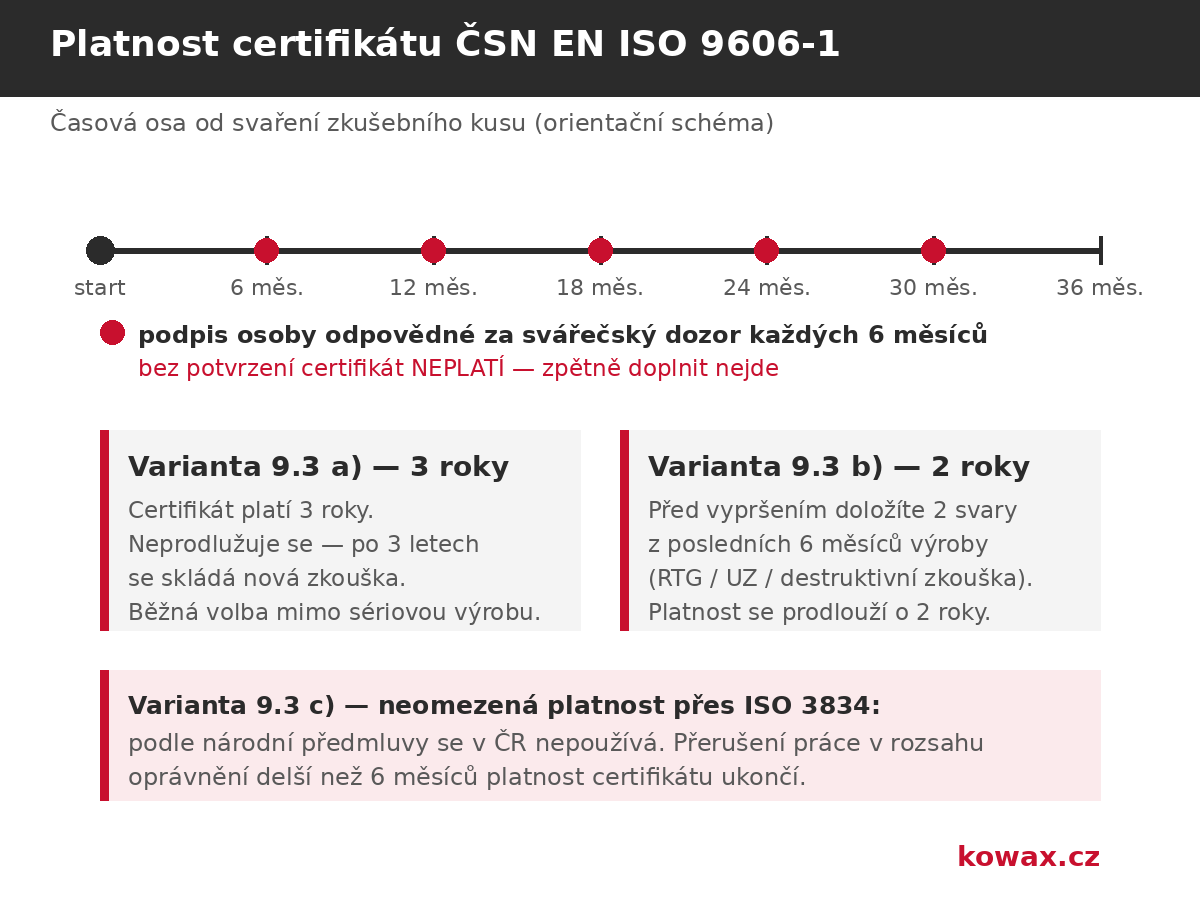

Platnost: bez podpisu po 6 měsících je certifikát mrtvý
Platnost certifikátu začíná dnem svaření zkušebního kusu. A teď to podstatné, na čem hoří nejvíc dílen:
Každých 6 měsíců musí osoba odpovědná za svářečský dozor (nebo zkušební orgán) potvrdit podpisem na certifikátu, že svářeč v rozsahu oprávnění skutečně pracoval. Bez tohoto potvrzení certifikát neplatí — i když od zkoušky uběhl třeba jen rok. Zpětně se podpis doplnit nedá. Ve firmě potvrzuje typicky svářečský technolog/dozor (IWE, IWT, IWS), v malé dílně bez dozoru se lze domluvit se svářečskou školou.
Dále nesmí být důvod kvalifikaci zpochybnit — delší přerušení práce v daném rozsahu (norma počítá s hranicí 6 měsíců) nebo opakované neshody ve výrobě platnost ukončí bez ohledu na papír.
Prodlužování: tři varianty podle článku 9.3
Jakou variantu prodlužování máte, je napsáno přímo na certifikátu — zkušební orgán ji volí při zkoušce. Možnosti jsou:
| Varianta | Platnost | Jak se prodlužuje |
|---|---|---|
| 9.3 a) | 3 roky | Neprodlužuje se — po 3 letech nová zkouška |
| 9.3 b) | 2 roky | Před vypršením se zkušebnímu orgánu doloží 2 svary z posledních 6 měsíců výroby (RTG, UZ nebo destruktivně) — platnost se prodlouží o další 2 roky |
| 9.3 c) | neomezená | Vázaná na systém kvality ISO 3834-2/3 — v ČR se podle národní předmluvy nepoužívá |
Varianta b) je pro výrobní firmu obvykle levnější a rychlejší než opakovaná zkouška — podmínkou je, že svary z výroby máte čím doložit (protokoly NDT). Kdo svařuje mimo systém pravidelných kontrol, skončí prakticky vždy u varianty a).
Kolik to stojí
Ceny se liší podle školy, metody a rozsahu zkoušky. Orientační úroveň z veřejných ceníků svářečských škol (bez DPH):
| Položka | Orientační cena bez DPH |
|---|---|
| Základní kurz (ZK 135-1.1, ZK 111-1.1) pro začátečníka | cca 14 000–18 000 Kč |
| Zkouška / periodické přezkoušení dle ISO 9606-1 (plech, FM1) | cca 4 900–6 800 Kč |
| Příplatek za vysokolegovanou ocel | cca 3 000 Kč |
| Další zkouška ve stejné metodě (druhá poloha, trubka…) | cca 5 000 Kč |
| Vystavení dokladů / průkaz odborné kvalifikace | cca 900–3 000 Kč |
K tomu v ČR přičtěte pravidelné doškolení a přezkoušení z bezpečnostních ustanovení podle ČSN 05 0705, které se opakuje každé 2 roky. Ceny berte jako vodítko pro rozpočet — před objednáním si vyžádejte aktuální nabídku konkrétní školy, kalkulují se individuálně.
Příprava v dílně: nejdražší je neuspět
Zkouška se platí bez ohledu na výsledek, takže se vyplatí pár hodin cíleného tréninku na stejném typu úlohy — stejná tloušťka, poloha a hlavně nácvik přerušení a napojení housenky, protože právě napojení bývá na kupónu vidět nejvíc. Trénovat můžete na čemkoli, co drží stabilní oblouk:
- Pro zkoušku 111 stačí kompaktní zdroj typu KOWAX GeniArc 160EVO (MMA/TIG) — 10–160 A, utáhne bazickou elektrodu do ø 4,0 mm a s cenou kolem 6 300 Kč s DPH je to nejlevnější cesta, jak si napojování elektrod natrénovat po večerech.
- Bazické elektrody na trénink: KOWAX E7018 ø 2,5×350 mm (EN ISO 2560-A: E 38 3 B 42) — stejný typ obalu, jaký potkáte u zkoušky s bazikou.
- Pro metodu 135 poslouží například KOWAX GeniMig 240DP SET5 se synergickým řízením a rozsahem 40–200 A pro MIG.
- Drát volte klasifikovaný podle EN ISO 14341-A, např. KOWAX G3Si1 ø 1,0 mm, cívka 15 kg — G3Si1 je standardní volba pro nelegované oceli (skupina FM1). Další průměry najdete v kategorii svařovací dráty G3Si1.
Kdy tenhle článek neplatí
ISO 9606-1 se týká jen ocelí. Hliník a jeho slitiny kvalifikuje ČSN EN ISO 9606-2, ostatní neželezné kovy díly 3–5. Obsluha mechanizovaného a automatizovaného svařování (traktory, roboty) spadá pod EN ISO 14732. A pozor: certifikát svářeče nenahrazuje kvalifikaci postupu svařování (WPQR) — u zakázek podle EN 1090 potřebujete obojí. Detaily jednotlivých zkušebních orgánů se také mohou lišit v tom, co přesně cena zahrnuje (materiál, NDT, doklady), proto si nechte rozepsat položky předem.
